  3. 模切学院**二十期干货:平刀异步模切口字胶
本主题被查看1023851次
admin 发表于 2015-03-30 13:35
模切学院**二十期干货:平刀异步模切口字胶
本次模切学院培训时间为3月27-29日,共三天,共有200多学员参加,现在把理论培训的内容发上来。
主讲老师:东莞市宏文机械科技有限公司(原志德精密机械)徐万志,张雄伟

目录
1、异步模切生产线概述
1.1、模切材料
1.2、刀具
1.3、设备
1.4、优势

1、平刀异步模切生产线概述
本生产线主要是用平刀异步模切的原理将口子胶等四面背胶产品分拆成X向胶和Y向胶进行模切,然后进行无缝拼接。


X向胶条

Y向胶条

拼接模切成型

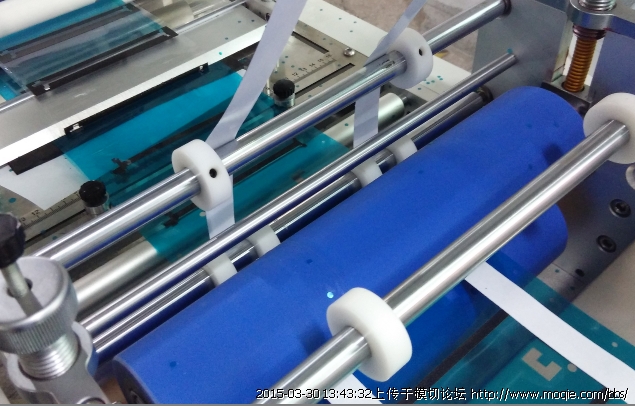

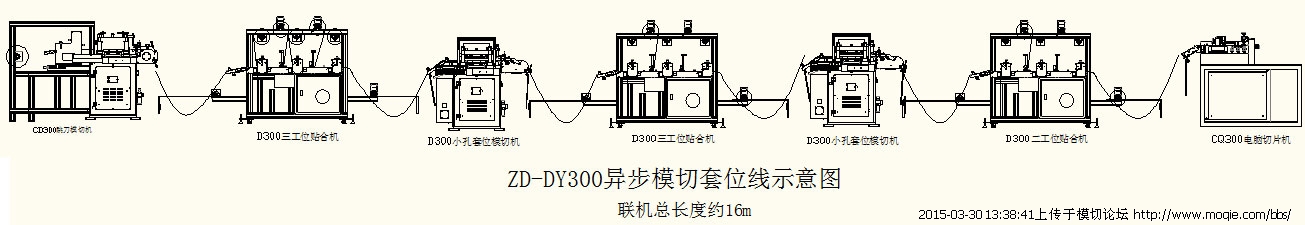

生产线示意图


在X向胶进行模切的过程中,先等间距无废料的将胶切成胶条,然后异步拉开间距冲X向胶内框

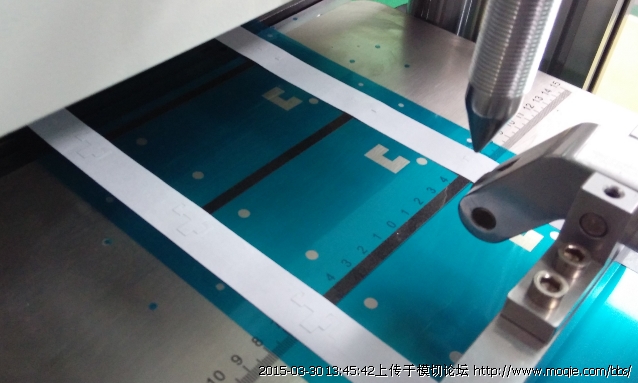

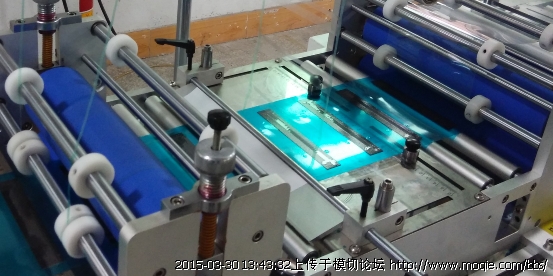

切胶条 拉开间距

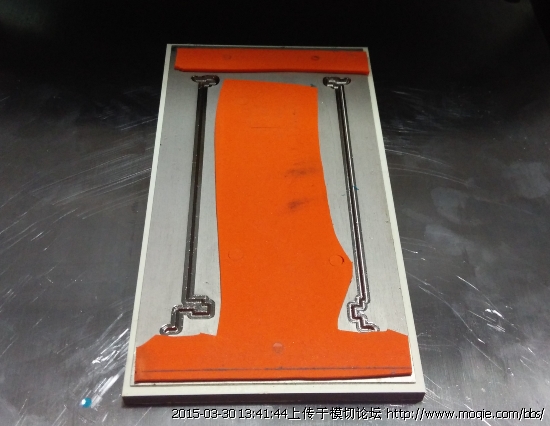

X向胶内框刀具

冲完X向胶条内框以后开始排废料,排完X向胶条废料以后,开始贴Y向胶条,这里的Y向胶条须根据产品特征选定胶的材质,规格等。贴完Y向胶条以后开始冲Y向胶条内框。

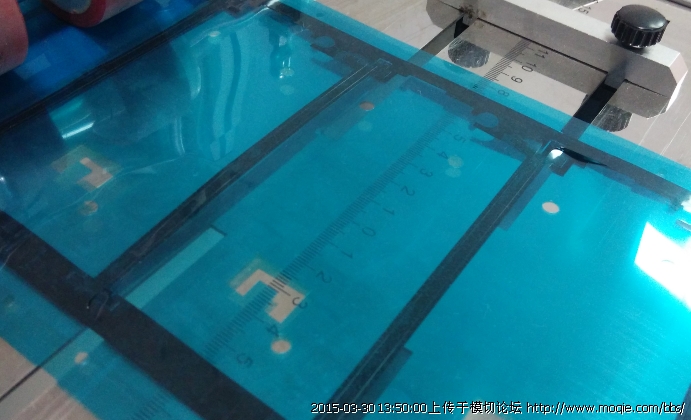

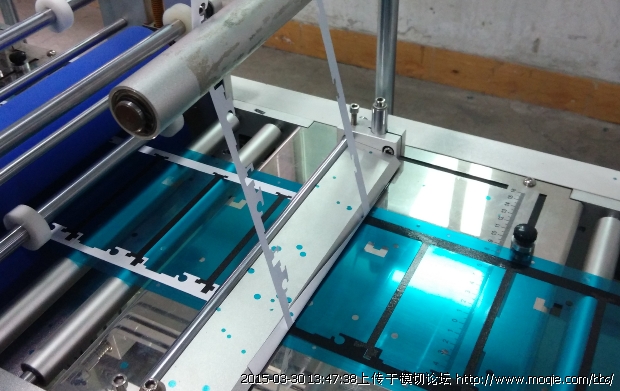

排X向胶废料

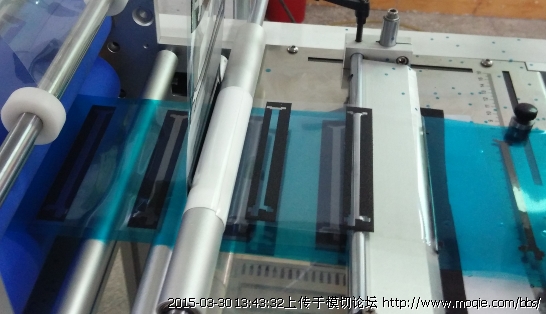

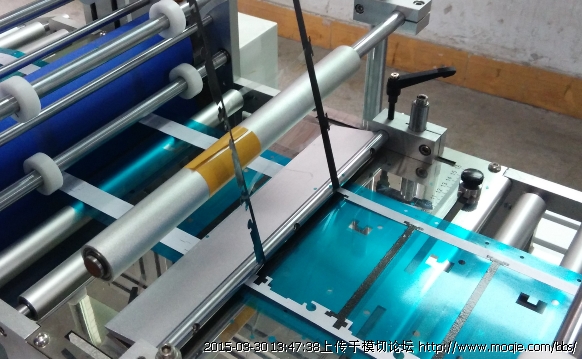

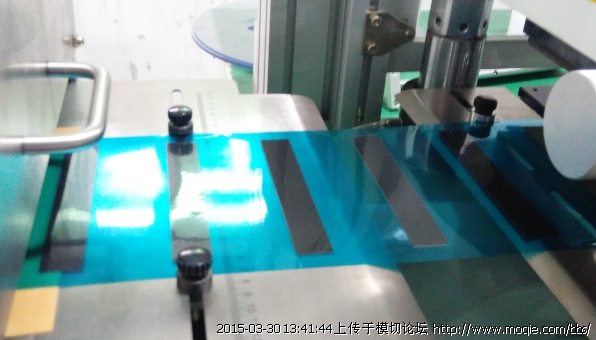

贴Y向胶条

向胶条模切,其中如果产品中间有异型、衬纸等辅助部件需要模切的时候,在工艺设计上须在此步骤期间完成。

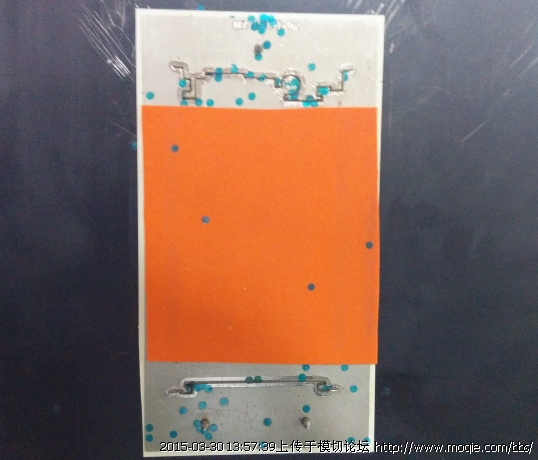

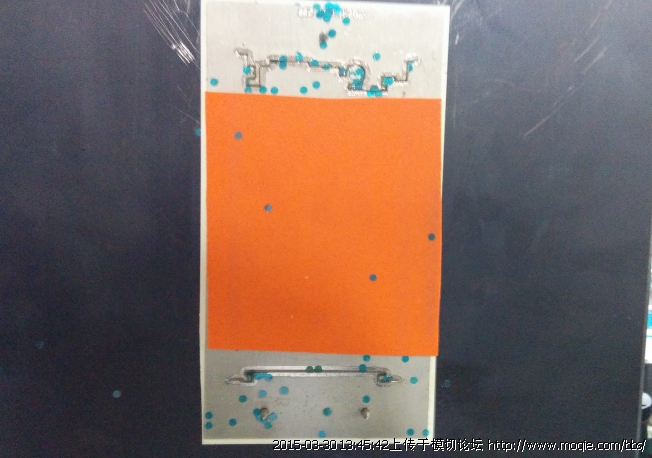

Y向胶条刀具,这里须注意,在开刀具时我们对于X向和Y向胶条的无缝对接要求,对刀具进行公差处理。


产品中间异型、产品提手等随Y向胶条内框模切**起完成

冲完Y向胶条以后,需要对冲完Y向胶条以后的废料进行排废,这期间须注意X向和Y向胶条对接工艺,其中涉及到材料的搭配、公差及移位现象的产生。

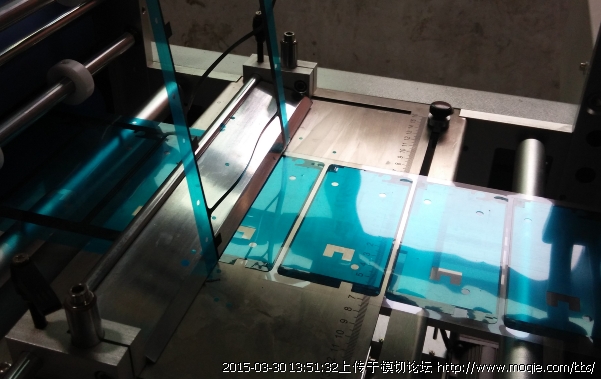

排Y向胶内框废料


排Y向胶整体废料,此时已经完成X\Y向胶条的无缝对接。这里对接条件受刀具公差,设备稳定性等因素影响

排完Y向废料以后,接着贴产品COVER,然后进行产品Y框模切成型。

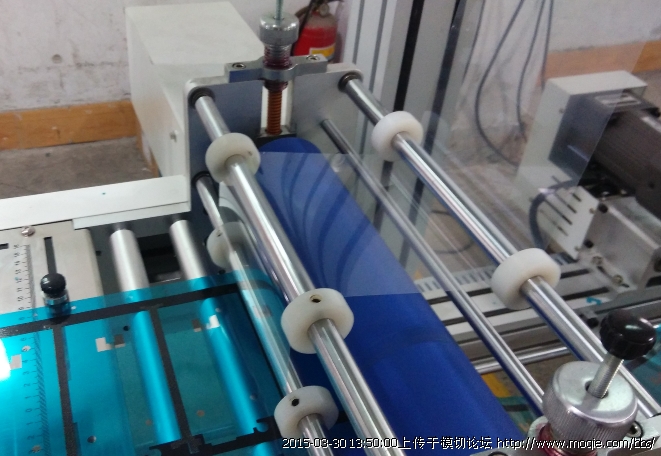

覆COVER 冲外框成型

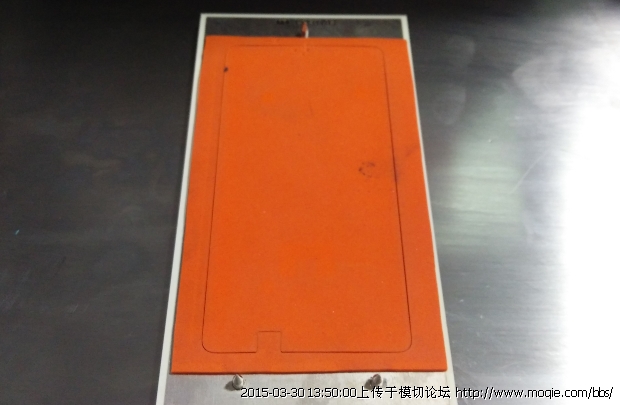

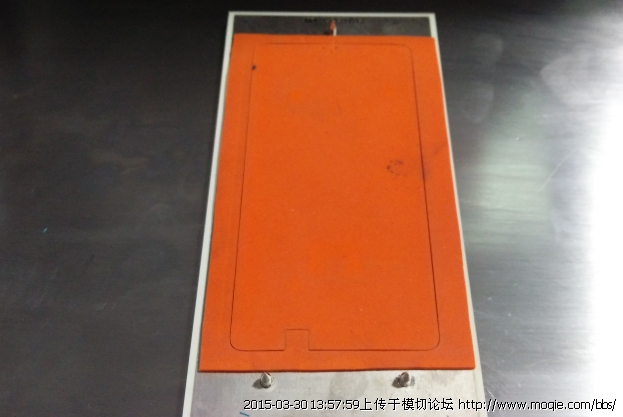

外框刀具

*后排成型外框废料,切片机切片成型。

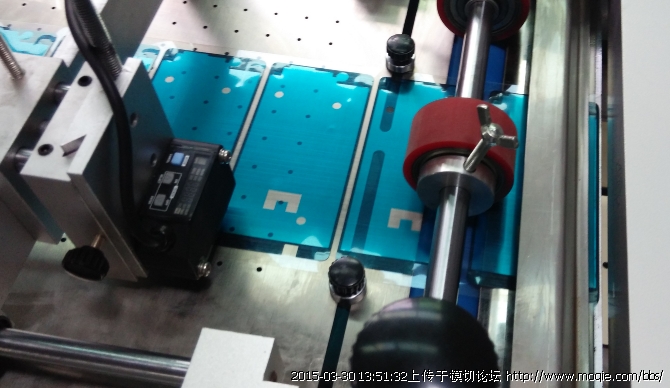

排成型外框废料


切片机切片成型

1.1、模切适用材料
本设备适应模切材料:
基材双面胶
非基材双面胶
泡棉胶
黑白胶
反射增光片

注意事项
材料搭配的重要性,防止材料反离型,材料厚度的可控性,材料排废效果的理想型。

1.2、模具的开刀方法
异步模切的开刀方法就不能按照常规开刀的方法来开刀了,因为异步模切须对产品进行分拆模切,所以开刀的时候也需要根据产品分拆异形来开刀。以下为**款产品的刀具图纸。

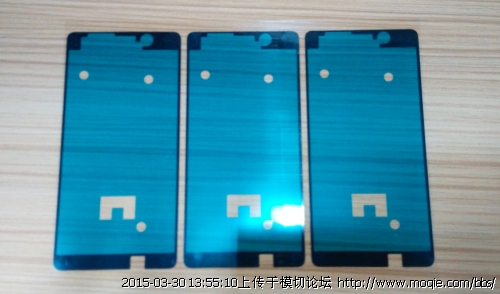

产品
admin 发表于 2015-03-30 13:35
回复:模切学院**二十期干货:平刀异步模切口字胶

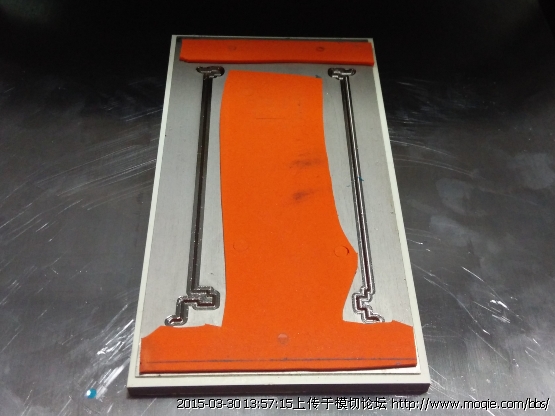

刀具**


刀具二


刀具三

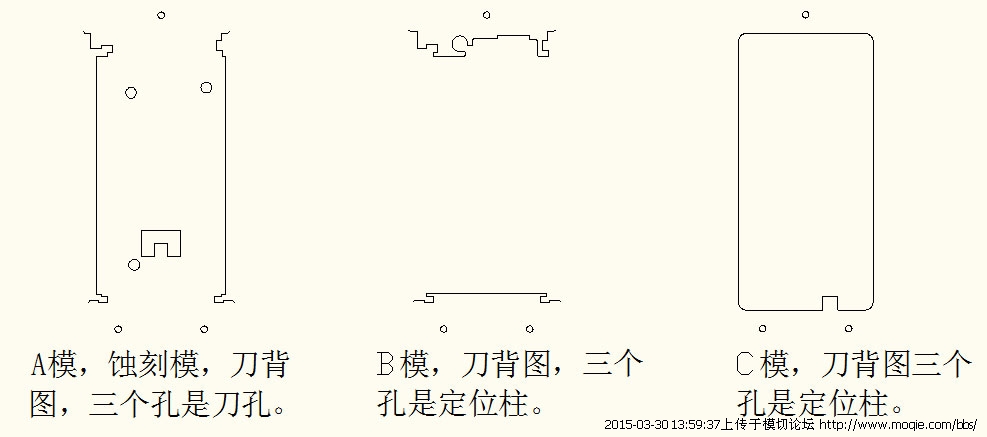

模具电子图纸



开刀注意事项
a、开刀时尽量避免在冲切的过程中出现重刀的现象。
b、开刀时注意公差配合的问题,根据产品的要求选择适当的走正负公差。
c、开刀时注意异型部位刀具的开法及异型刀具的冲切步骤。

1.3、设备使用
常规异步模切使用设备包括:
异步模切机**台        高速套位模切机二台
三工位贴合机三台        电脑**立切片机

1.4、平刀异步模切机市场优势
相较传统平刀而言优势在于:
a、能够节省相当**部分模切主材,在客观上为客户节省成
本,据估算能够节省70%以上的材料。
b、能够快速高效的模切产品,提高生产效率。
相较圆刀模切机而言优势在于:
a、能够节省刀具成本,小批量试机灵活。
b、模切精度高,有效的提高产品品质。
c、设备灵活,调机损耗小。
d、高速小孔套位,生产效率较高。
tywtyw 发表于 2015-03-30 16:23
回复:模切学院**二十期干货:平刀异步模切口字胶
中间胶怎么去掉啊,请大神指点
king_8258 发表于 2015-03-31 01:17
回复:模切学院**二十期干货:平刀异步模切口字胶
这个工艺主要就是***步异步模切的实现
没去现场,不过之前看飞新达的模切机前后各**个送料电机 来实现异步模切的 前拉料电机拉离形膜(比如80MM) 后送料电机送背胶 (比如20MM)  然后模坐压下来模切 不知志德的是怎么实现在的。。。
tj250784739 发表于 2015-03-31 09:47
回复: 模切学院**二十期干货:平刀异步模切口字胶
机器非常不错,经过几次对比之后,公司有意向采购志德的机器。
z921138624 发表于 2015-03-31 13:25
回复:模切学院**二十期干货:平刀异步模切口字胶
切A刀前,胶**条**条的是贴合的吗? 怎么实现的,请指教
karui 发表于 2015-03-31 18:17
回复: 模切学院**二十期干货:平刀异步模切口字胶
切A刀前,胶**条**条的是贴合的吗? 怎么实现的,请指教  同问???
共创辉煌 发表于 2015-03-31 18:25
回复: 模切学院**二十期干货:平刀异步模切口字胶
***次冲切是用控位模切机冲切出来的.后面的好做,要有控位模切机才能做得到.09年我就开过,不过以前只做长方形的产品,很少材料的.这二年把控位模切机改装得更好了,
hsin_huang 发表于 2015-03-31 19:00
回复:模切学院**二十期干货:平刀异步模切口字胶
問題提問:
1.為何上下膠跟左右膠分開沖,除非不同膠材需要到這樣製程
2.左右膠在未沖型前那**條**條怎麼貼上去呢?還是已經有先沖**次了?
  看來又不像
3.像這個產品應該是兩沖就能完成,先沖口自膠內孔,再利用輔料將內孔膠面去除蓋像離型膜,在2沖
成型
左手会跳舞 发表于 2015-04-01 09:48
回复:模切学院**二十期干货:平刀异步模切口字胶
楼主,异步模切机是哪家的?  求告知!!!
左手会跳舞 发表于 2015-04-01 09:50
回复:模切学院**二十期干货:平刀异步模切口字胶
如果要无缝,胶是不是会有重叠的地方,尽管可能会很小,0.1-0.2总有的吧。  要么就是有**条很细的缝,至少也会有0.1吧。
请教楼主,是不是这样?
东风 发表于 2015-04-02 22:05
回复:模切学院**二十期干货:平刀异步模切口字胶
求教,请问***次冲出来之后就把离型纸给扯掉再进行复合吗?想不明白
wei7080 发表于 2015-04-03 09:24
回复:模切学院**二十期干货:平刀异步模切口字胶
有平压机厂家说平刀异步无缝**个小时能有5-6K的产能,确定不是猴子派来的逗比吗?
thdrkd2008 发表于 2015-04-17 14:08
回复:模切学院**二十期干货:平刀异步模切口字胶
刀上 ,机器上 那么多 废料 ,赶出来 能是 良品吗?  从基础开始 从新学吧 。
明星来找你HR 发表于 2015-04-21 14:50
回复:模切学院**二十期干货:平刀异步模切口字胶
楼主这个比较牛x,不理你是因为太没水准
gyh892146519 发表于 2015-04-22 11:20
回复:模切学院**二十期干货:平刀异步模切口字胶
我也想知道  **刀是怎么切出来的,求大神解释下
陈广荣 发表于 2015-04-22 12:55
回复:模切学院**二十期干货:平刀异步模切口字胶
忽悠人,什么七八玩意工艺**点结构都没有:乱截图发表:有SP*实际:乱七八糟的玩意
陈广荣 发表于 2015-04-22 12:57
回复:模切学院**二十期干货:平刀异步模切口字胶
忽悠人,什么七八玩意工艺**点结构都没有:乱截图发表:有SP*实际:乱七八糟的玩意
frank.liao 发表于 2015-04-25 20:53
回复:模切学院**二十期干货:平刀异步模切口字胶
呵呵 。。。帮兴鸿飞  打个广告。。 他家也有这样的机器。。。

其实原理很简单。。 做过模切的  **看就会。。。
mexizhou 发表于 2015-04-29 12:04
回复:模切学院**二十期干货:平刀异步模切口字胶
关键点在于黑胶是怎样分布贴合到蓝膜上面的。关键图片点没展示出来。
